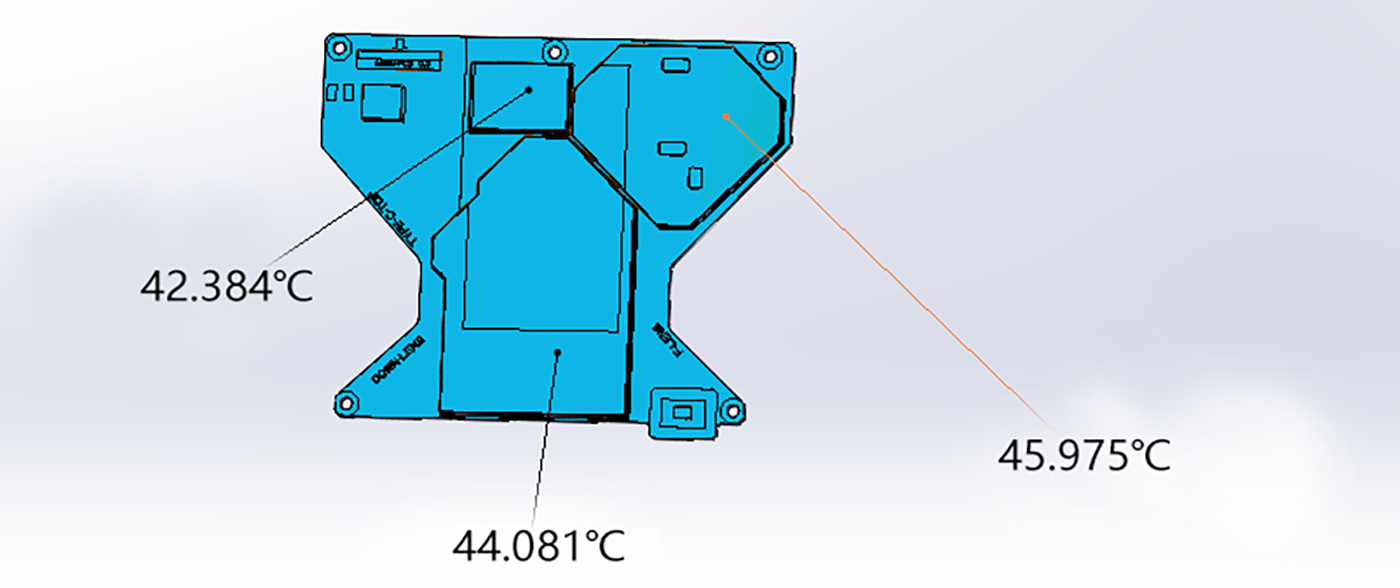

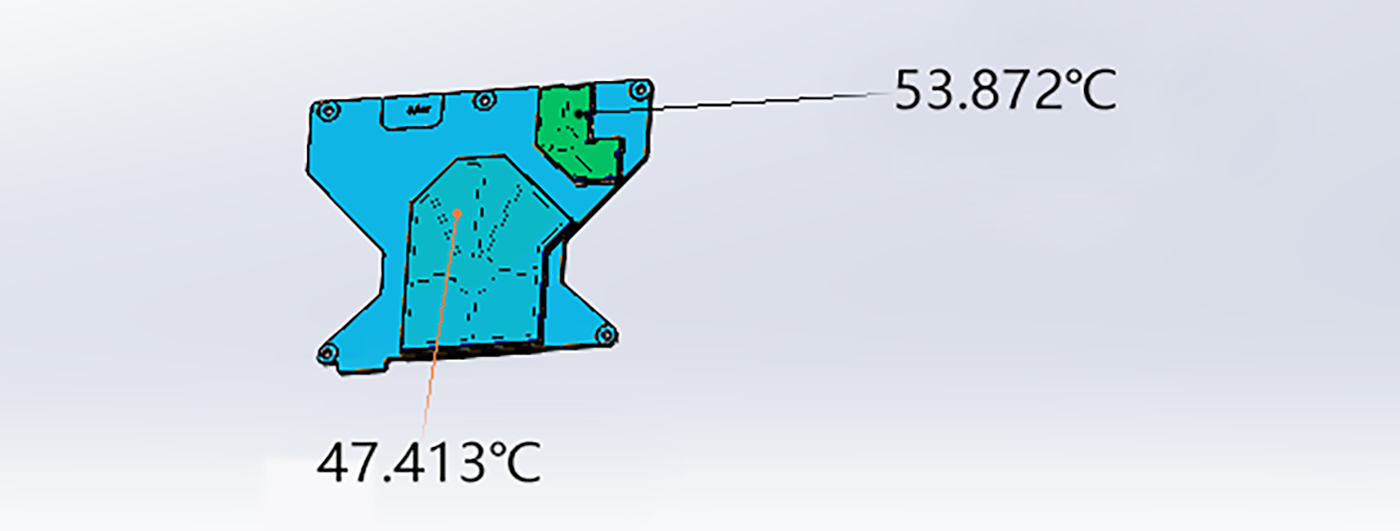

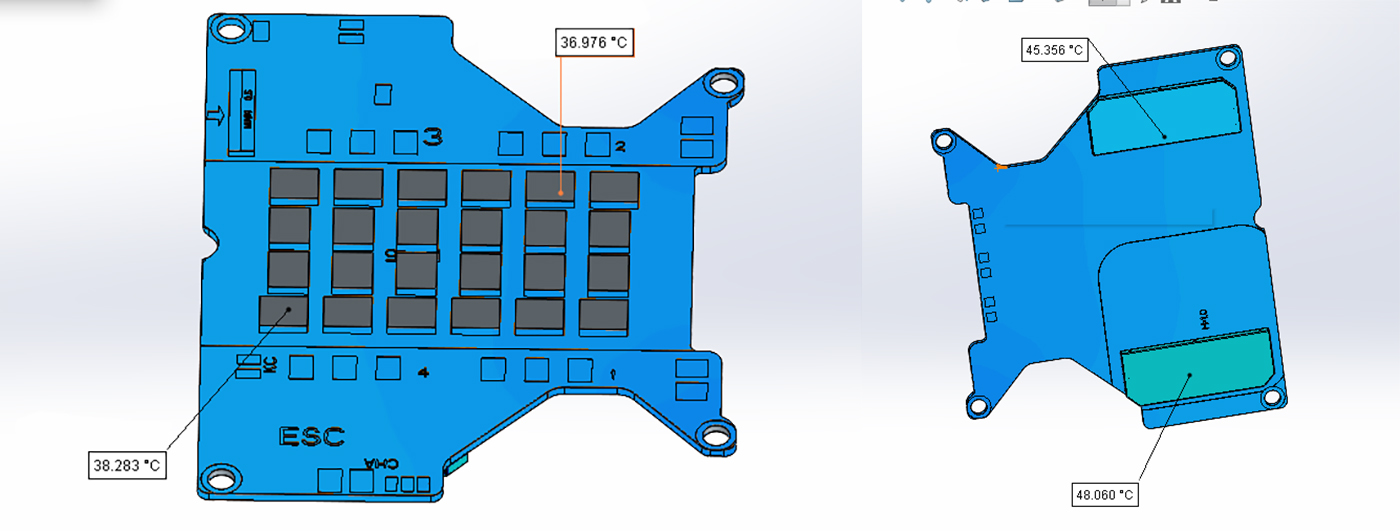

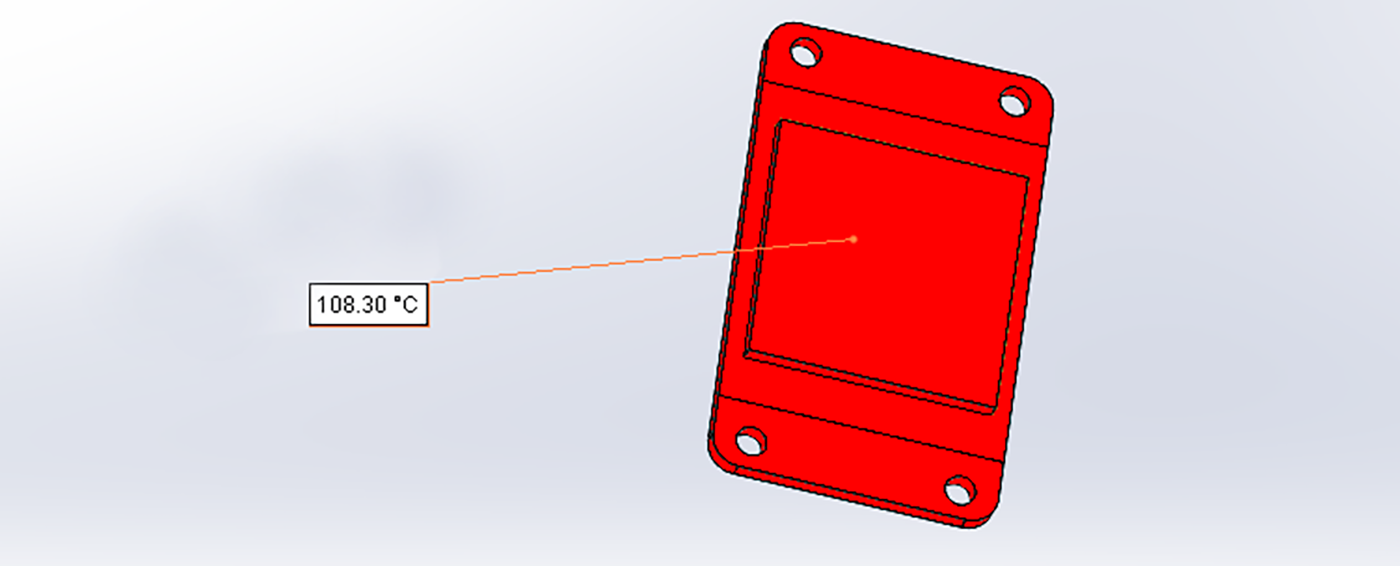

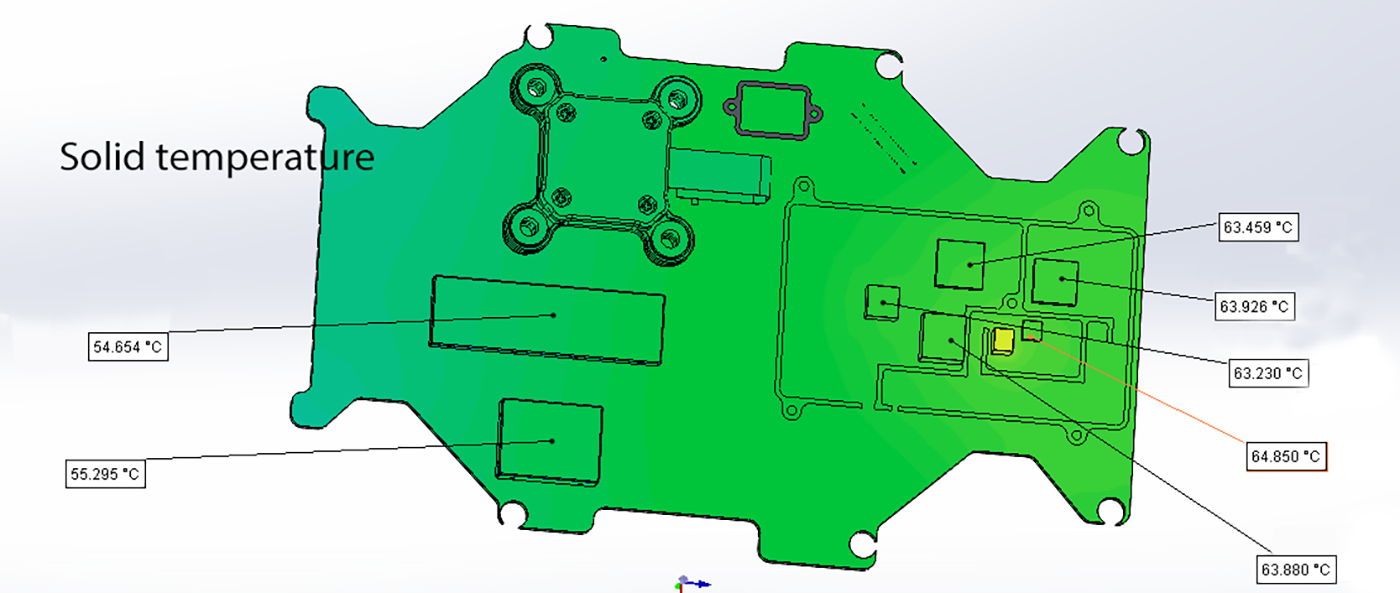

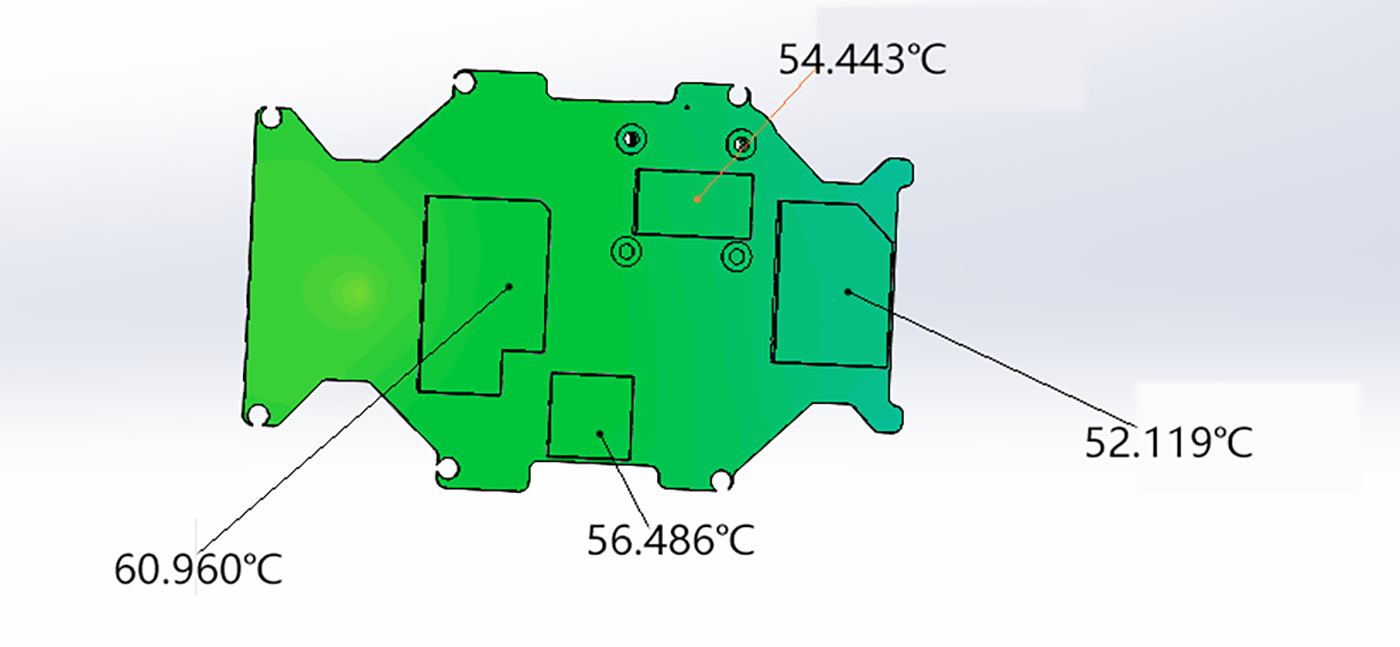

d5000 Cooling Simulation Result( 20C° ambient temperature condition)

2024-10-12

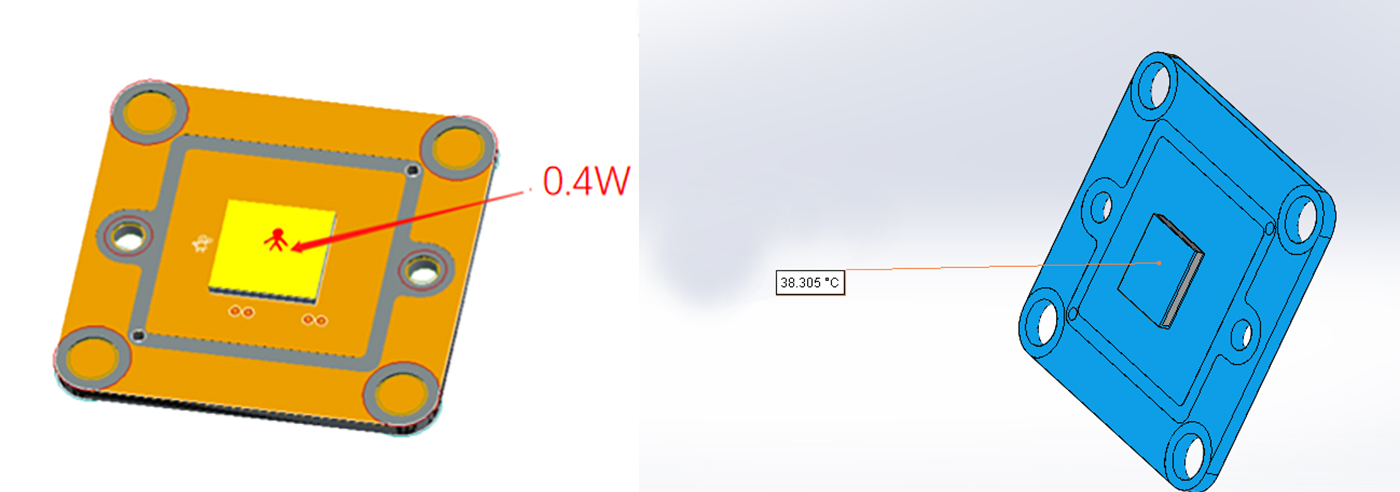

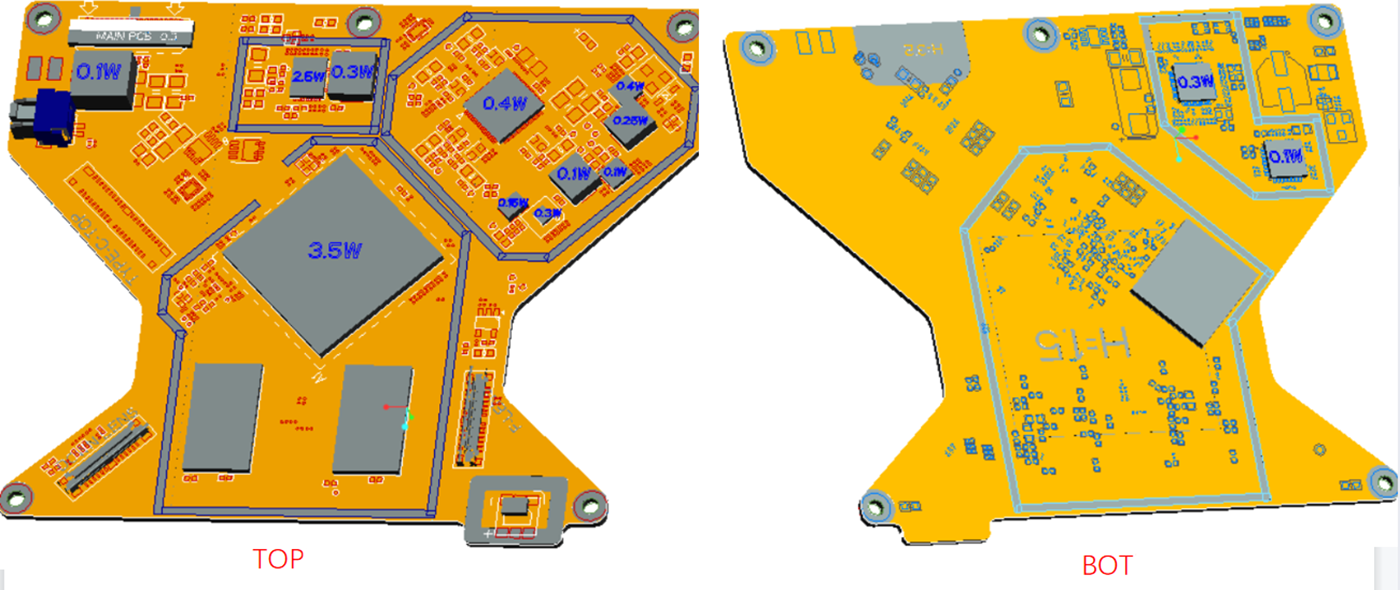

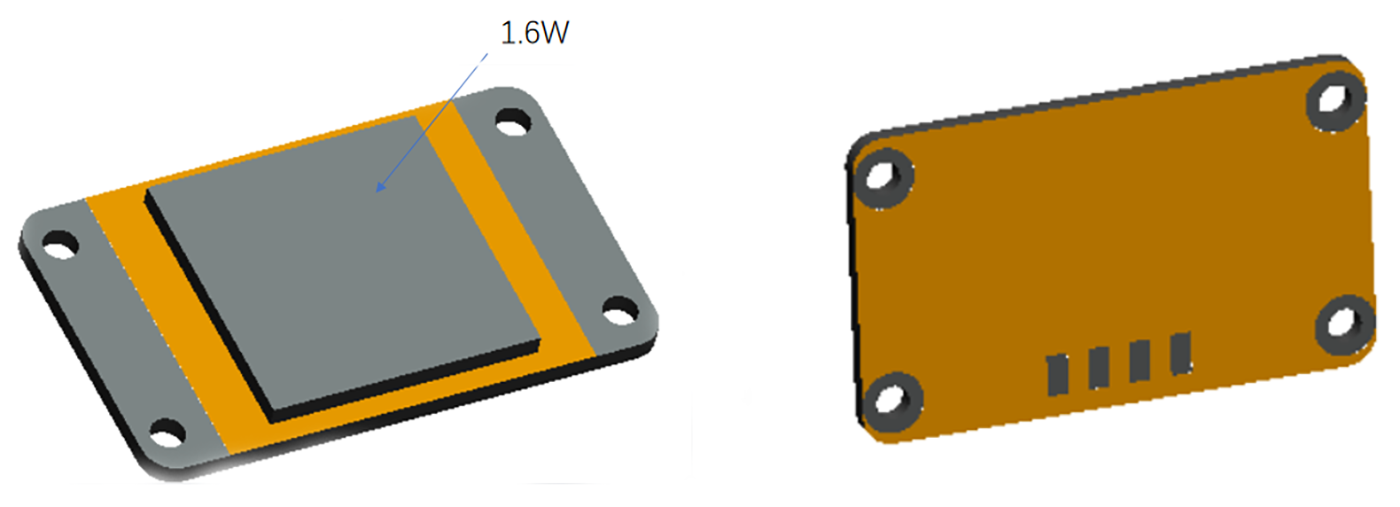

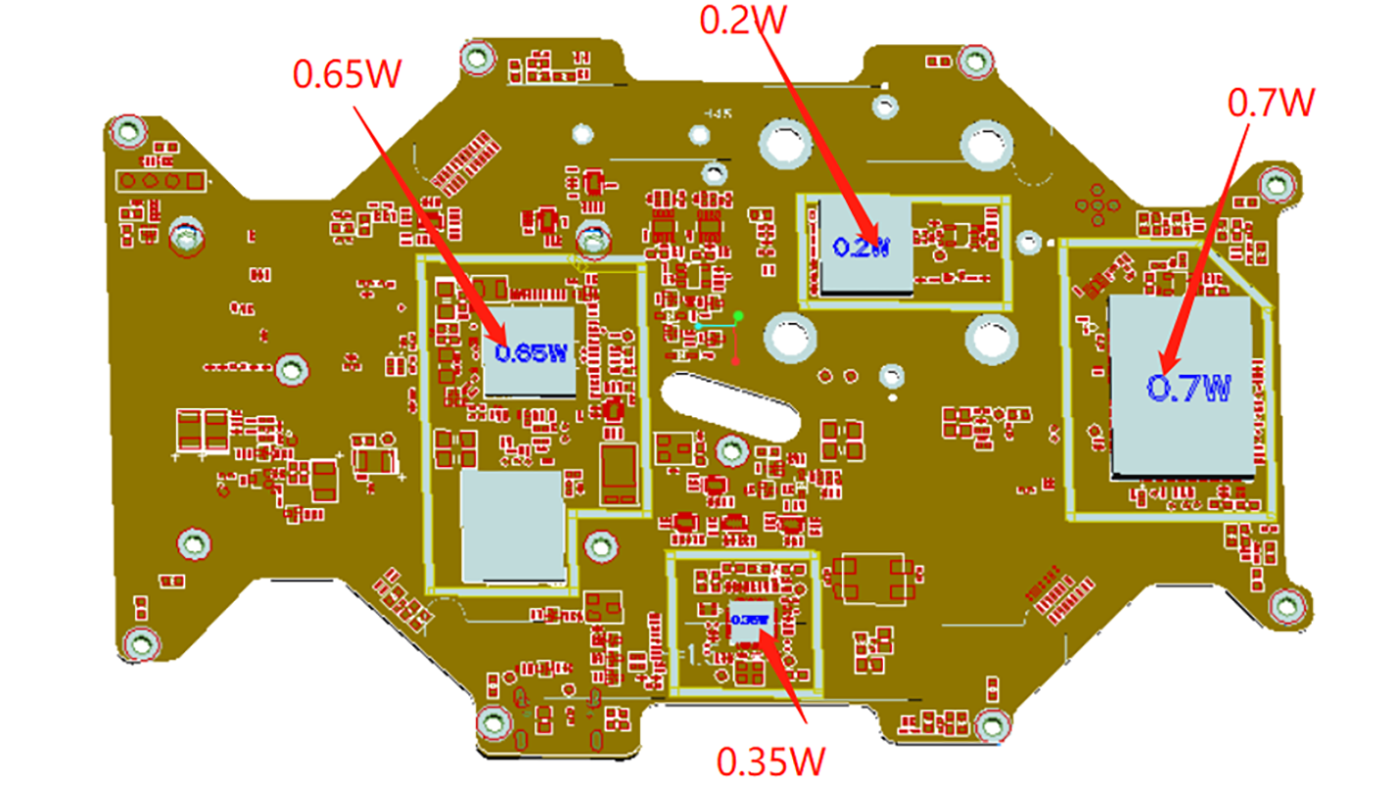

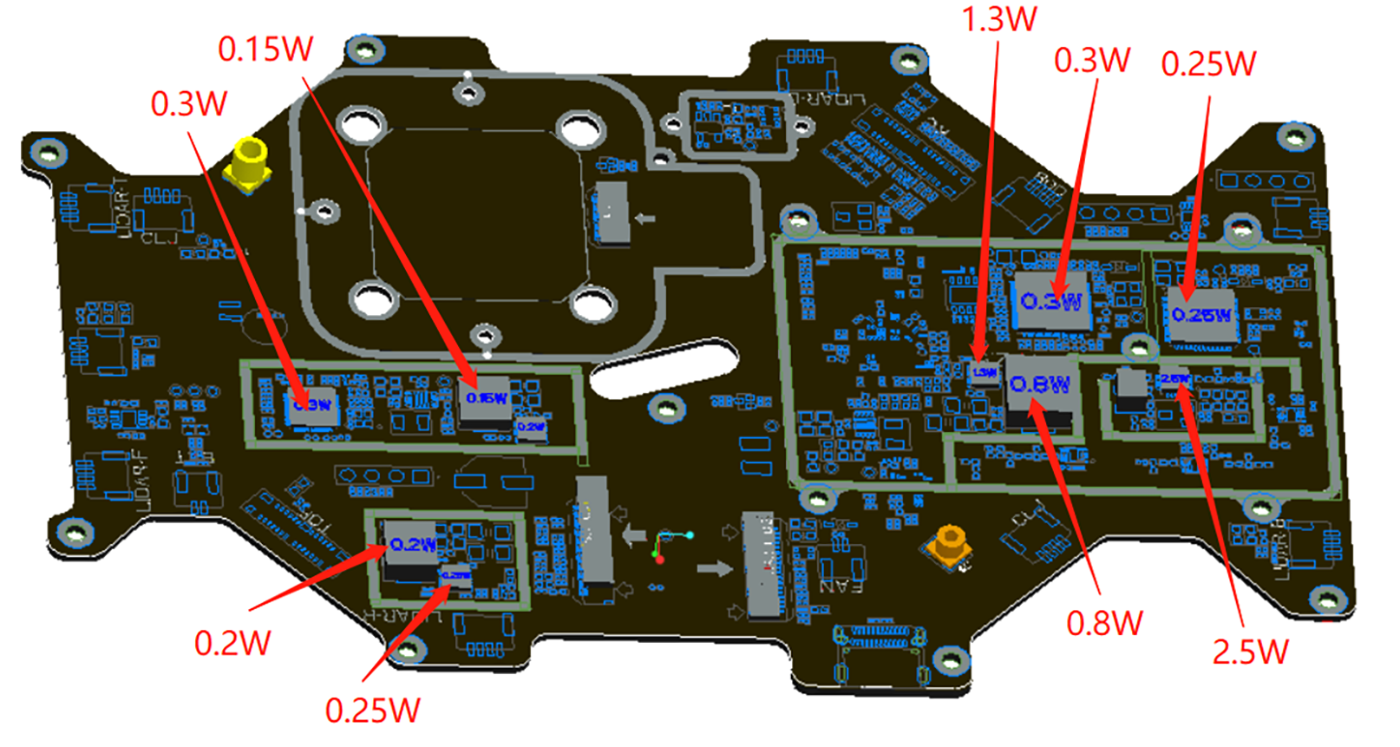

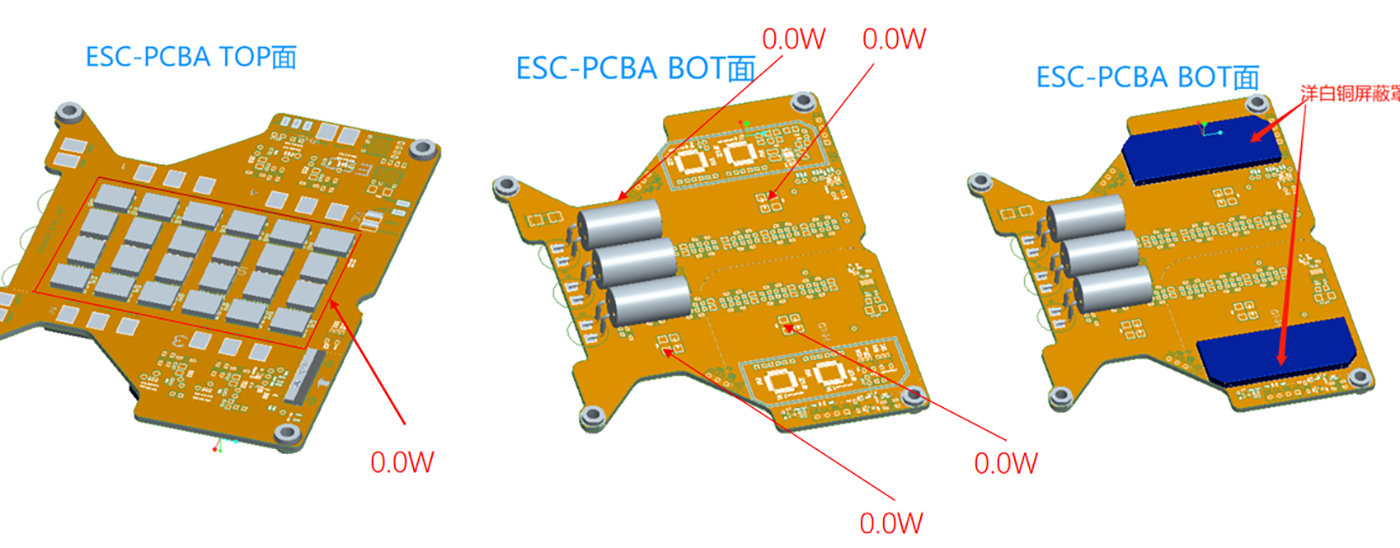

Mainboard thermal source section is modeled as a single thermal resistance.

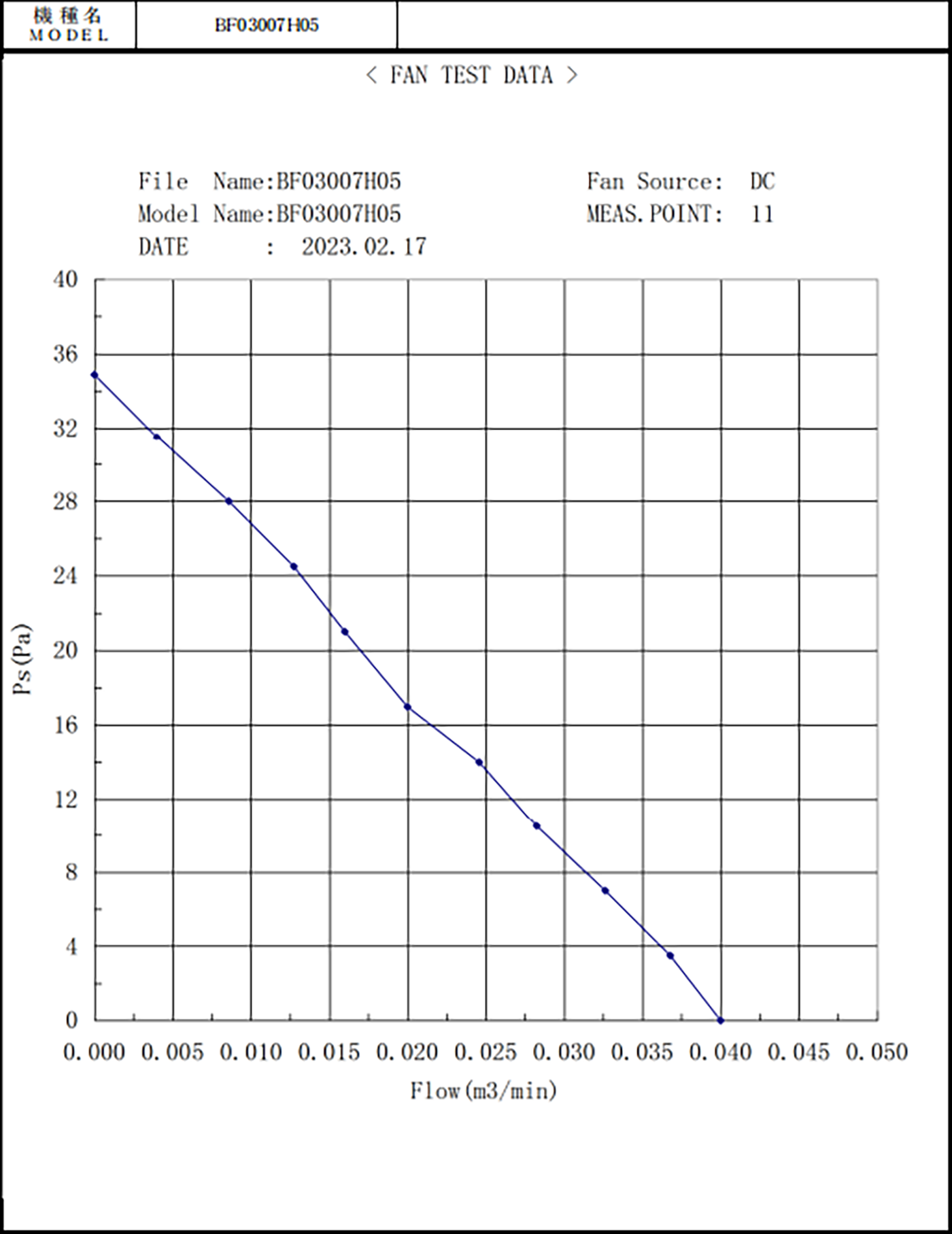

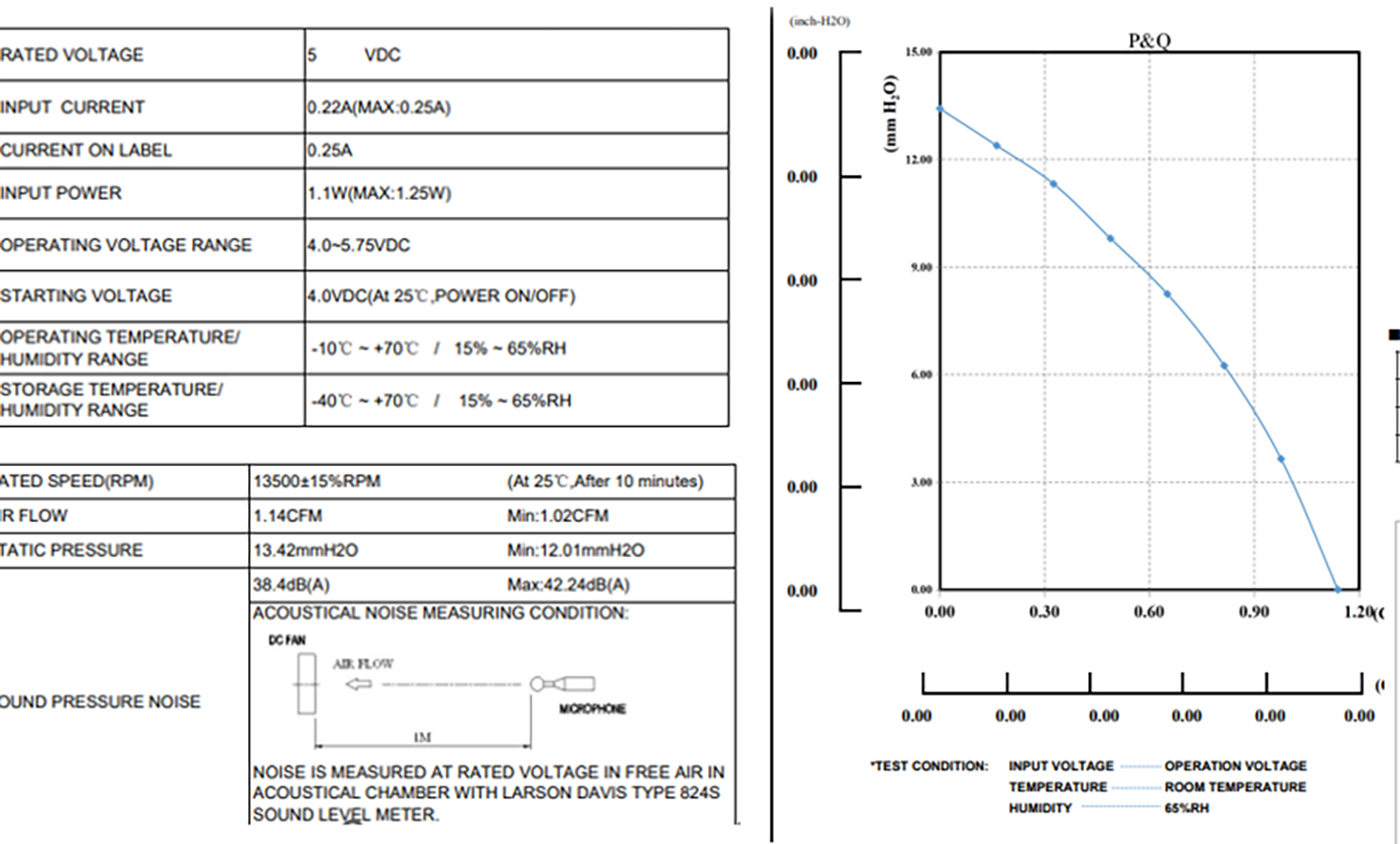

Preliminary design: Use the two fan models provided by the client, 3004 and 3007. The casing is slightly simplified, and screws, interfaces, and certain components of the mainboard are excluded from the simulation scope.

The thermal interface material has a thermal conductivity of 6 W/(m·K).
25C°Ambient temperature: 25C°

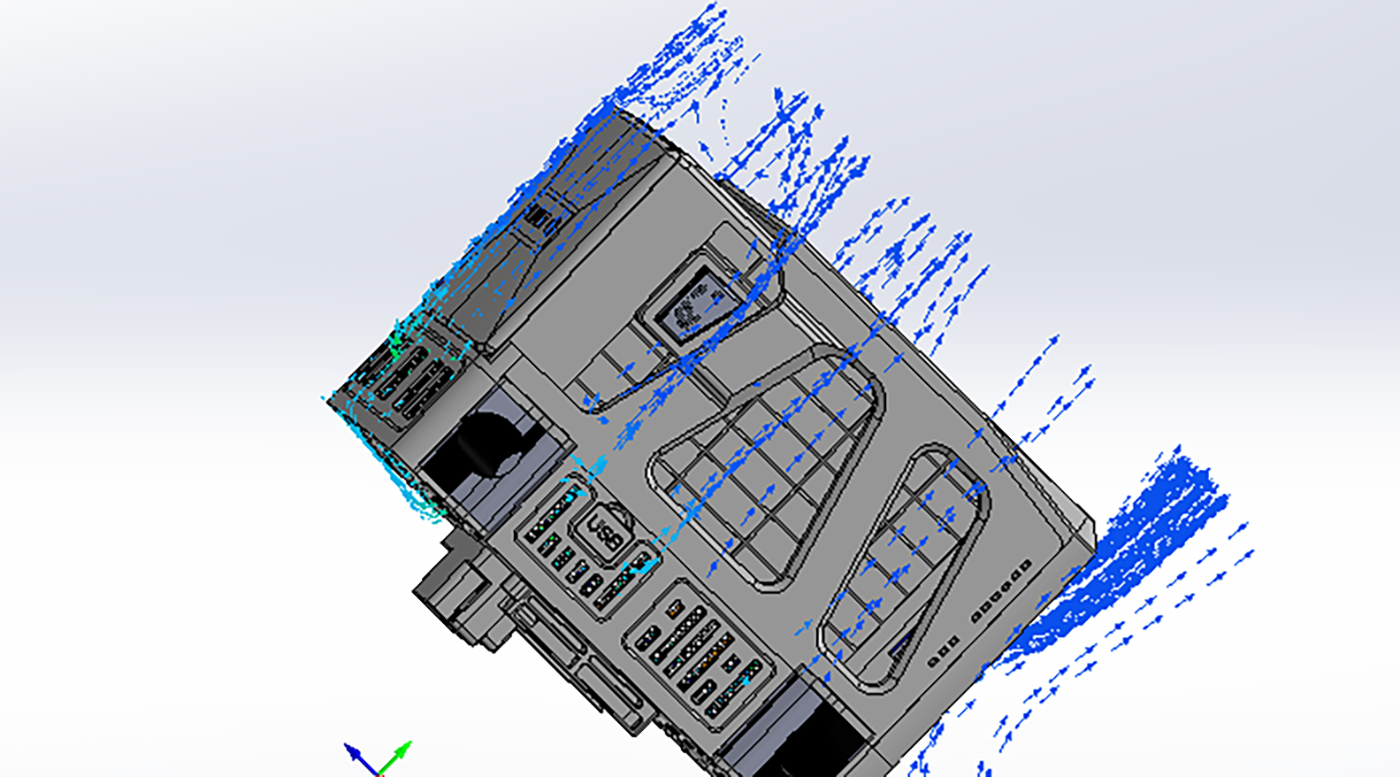

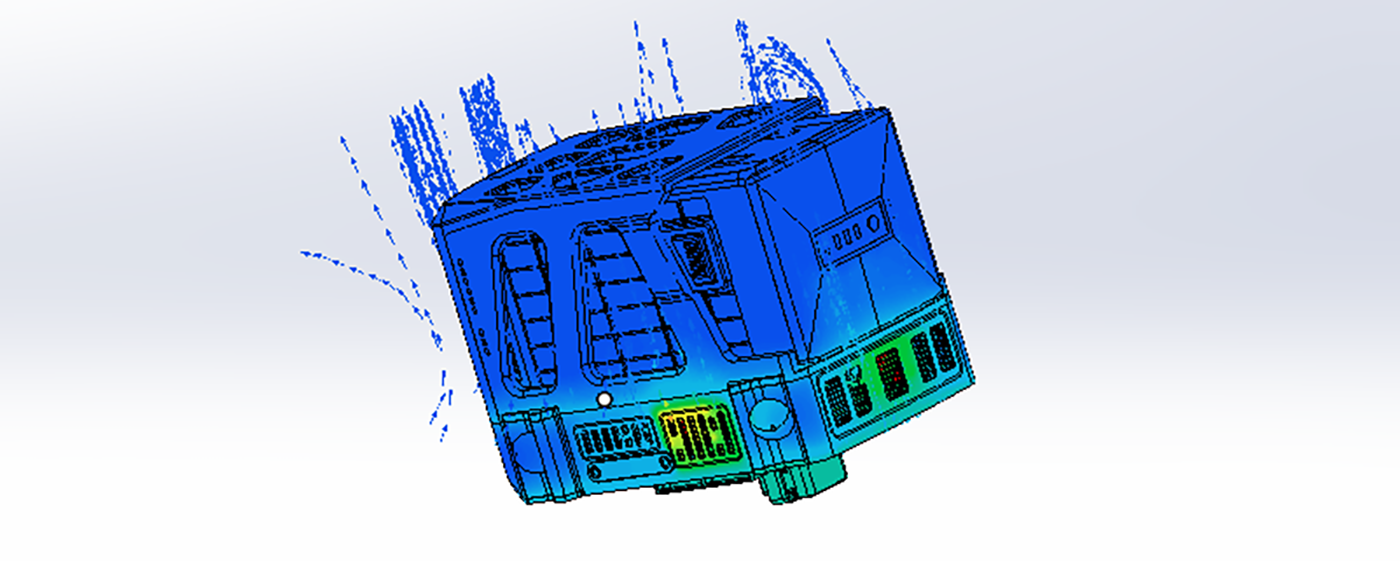

Windless working condition

d5000 Cooling Simulation Result (2)d5000 Cooling Simulation Result (3)d5000 Cooling Simulation Result (4)d5000 Cooling Simulation Result (5)d5000 Cooling Simulation Result (6)d5000 Cooling Simulation Result (7)d5000 Cooling Simulation Result (8)d5000 Cooling Simulation Result (9)d5000 Cooling Simulation Result (11)d5000 Cooling Simulation Result (12)d5000 Cooling Simulation Result (13)d5000 Cooling Simulation Result (14)d5000 Cooling Simulation Result (16)d5000 Cooling Simulation Result (17)d5000 Cooling Simulation Result (18)d5000 Cooling Simulation Result (19)
